Бульдозер Б11 тягового класса 10 с гидромеханической трансмиссией - это бульдозер с новыми инновационными системами, обеспечивающими существенное повышение технического уровня и надежности узлов машины, улучшенными условиями труда оператора и новым дизайном (соответствует европейскому стандарту СЕ).
Категории грунта без рыхления: I-III. Категория грунта с предварительным рыхлением: свыше III.
Рабочее место оператора Шестигранная кабина с хорошей обзорностью и низким уровенем шума: установка отопителя "ZENIT-8000" с раздачей теплого воздуха, забором свежего воздуха с обеспечением избыточного давления в кабине и рециркуляции; колонки управления из стеклопластика, обеспечивающие термо-шумо-вибро-изоляцию; удобные формованные подлокотники, правый подлокотник откидывается с целью доступа к документации, аптечке и т.д.
Трансмиссия
Гидромеханическая передача обеспечивает автоматическое регулирование скорости движения в зависимости от соответствующих внешних нагрузок; переключение передач без разрыва потока мощности и быстрый реверс, а также снижение динамических нагрузок в силовой передаче.
Ходовая система
Ресурс ходовой системы увеличился благодаря применению опорных катков с подшипниками скольжения и уплотнений Duo Cone, обеспечивающих работу опорных катков без подтекания масла.

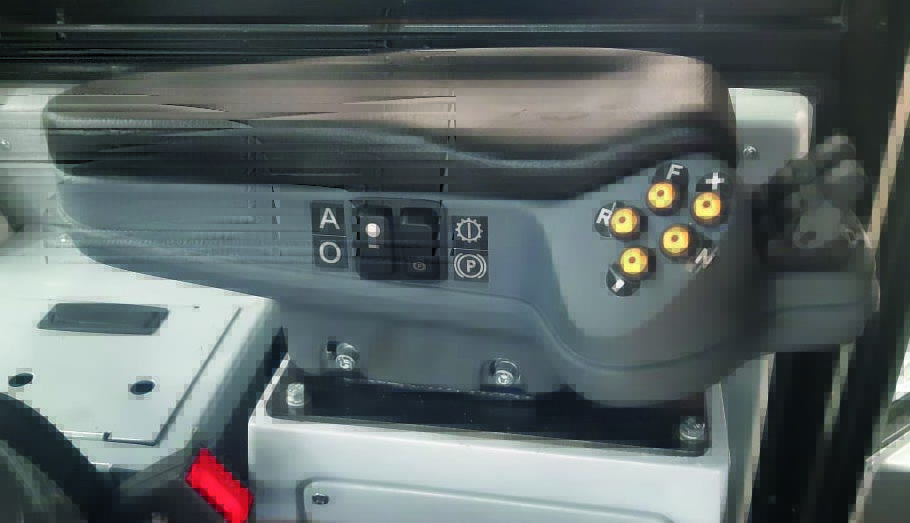

Эксплуатационные преимущества джойстикового управления трансмиссией и навесным оборудованием.
1. Улучшает условия труда оператора: - значительно уменьшаются усилия на органах управления; - упрощается управление машиной; - повышается уровень автоматизации за счет выбора режимов переключения передач; - повышается точность управления; - снижается шум и вибрация в кабине (кабина в виде капсулы, установленной на амортизаторах, обеспечивает сниже-ние вибрации и шума на рабочем месте).
2. повышает ресурс тормозных лент и дисков бортовых фрикционов (уменьшает объем регулировок).
3. Облегчает реализацию дистанционного управления.
Трактор с ЭГУ трансмиссией сохраняет традиционные для продукции ООО «ЧТЗ - Уралтрак» преимущества, связанные с широкой распространённостью в России машин с маркой «ЧТЗ» - это простота конструкции, доступность комплектующих и запасных час-тей, высокая ремонтопригодность, конкурентная цена.
Модель трактора |
Б11 |
Модель двигателя |
ЯМЗ-236Н-4 |
Тип двигателя |
6-цилиндр., V-образный, рабочий объём -11,15 л |
Мощность номинальная, кВт/л.с. |
145,5(198) |
Частота вращения коленвала, номин., об/мин |
1800 |
Размерность диаметр/ход поршня, мм |
130/140 |
Удельный расход топлива, г/л.с.ч |
162 |
Система пуска двигателя |
Электростартерный |
Соответствие нормам выбросов |
Evro-2 |
Гидромеханическая с трёхколёсным одноступенчатым гидротрансформатором, трёхскоростной планетарной реверсивной коробкой передач.
Гидросистема трансмиссии приспособлена для установки аппаратуры диагностирования "Stauf". Все точки диагностики выведены на одной панели в кормовой части трактора.
Бортовой редуктор двухступенчатый с цилиндрическими шестернями и планетарным рядом на второй ступени.
Ведущее колесо со сменными зубчатыми сегментами и торцовым шлицевым креплениием к ступице.
Гидромеханическая, с трёхколёсным одноступенчатым гидротрансформатором.
Коробка передач - планетарная трехскоростная, реверсивная с переключением на ходу.
Бортовые редукторы, двухступенчатые с цилиндрическими шестернями.
Общее передаточное число |
19,63 |
Количество передач, вперед/назад |
3 / 3 |
Передаточное число |
14,79 |
Ведущее колесо |
секторное |
Уплотнения |
самоподжимные типа «Duo Cone» |
Скорость движения при отсутствии буксования, км/ч:
Передача |
1 |
2 |
3 |
Передний ход |
0...3,86 |
0...6,61 |
0...9,81 |
Задний ход |
0...4,56 |
0...7,77 |
0...11,4 |
Масса агрегата с БРО, кг |
20130 |
Джойстиковое управление коробкой передач, механизмом поворота и навесным оборудованием.
Механизмы поворота - постоянно замкнутые бортовые фрикционы с металлокерамическими дисками и ленточные тормоза высокой износостойкости и сервированным управлением.
Тележки гусениц имеют по 6 опорных катков и направляющие колёса на подшипниках качения с уплотнениями типа «Duo Cone», а также по одному или два поддерживающих катка с таким же уплотнением.
Трехточечная подвеска с балансирной балкой и прокачкой гусеничных тележек на вынесенных осях.
Число опорных катков, шт |
6 |
Число поддерживающих катков, шт |
2 |
Ширина башмака гусеницы, мм |
500 |
Количество звеньев гусеницы, шт |
42 |
Механизм натяжения |
гидравлический |
Удельное давление на грунт, МПа |
0,062 |
